柱式传感器(压式)
时间:2011-04-06 15:21:20    浏览次数:11911


  柱式称重传感器特别适用于安装在容器计量秤,料斗秤和汽车衡。

  测量元件是由不锈钢制成的固体圆柱,其中用到四个应变片。

  沿测量方向的中心作用的负荷会使弹性体和随之变化的摩擦锁定应变片发生弹性变形。这样便产生一个与负荷成比例的测量信号电压。

■  可用于贸易结算

■  配套SIWAREX安装支架可简易快速的安装

■  额定负载从60kg到280t,西门子压力称重传感器可以满足各种场合的应用。

■ 一般都是依据OIML R60标准符合C3等级。

■  适用于危险区域

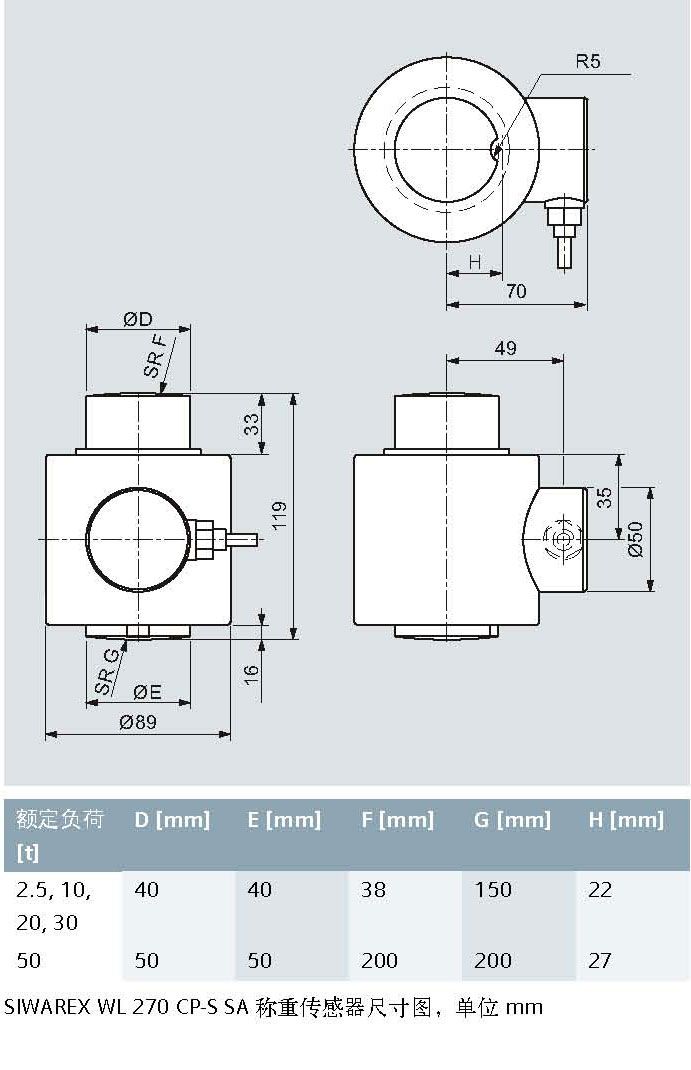

SIWAREX WL 270 CP-S SA

应用 汽车衡,轨道衡,容器计量秤
形式 柱式传感器
额定负荷/ 最大负荷 Emax. 2, 5, 10, 20, 30, 50t
精度等级符合 OIML R60 C3
最大刻度间隔 nLC 3 000
最小刻度间隔 Vmin
• Emax= 10, 20, 50t Emax/10 000
最小应用范围 R min(LC) 30 %
综合误差 Fcomb ± 0.02 % Cn
偏差 Fv 没有应用
蠕变误差 Fcr
• 30 min

± 0.023 % Cn
温度系数
• 零信号 Tko
• 特征值 TKc

0.023 % Cn/5K
0.017 % Cn/5K
最小初始载荷 Emin 0kg
最大工作负荷 Lu 150% Emax
破坏负荷 Ld 300% Emax
最大横向负荷 LIq 75% Emax
在 Emax 上的额定测量路径 hn 0.5 mm
推荐电源电压(范围) 5 ~ 12 V DC
额定特征值 Cn 2.0 ± 0.02 mV/V
零信号的公差 Do <± 1.0 % Cn
输入阻抗 Re 700 Ω ± 7 Ω
输出阻抗 Ra 700 Ω ± 7 Ω
绝缘阻抗 Ris 5 000 MΩ at 50 V DC
额定温度范围 Btn -10 ~ 40 ºC
工作温度范围 Btu -35 ~ 65 ºC
储存温度范围 Bts -35 ~ 65 ºC
传感器材料(DIN) 不锈钢
防护等级符合 EN 60529;
IEC 60529

IP68
